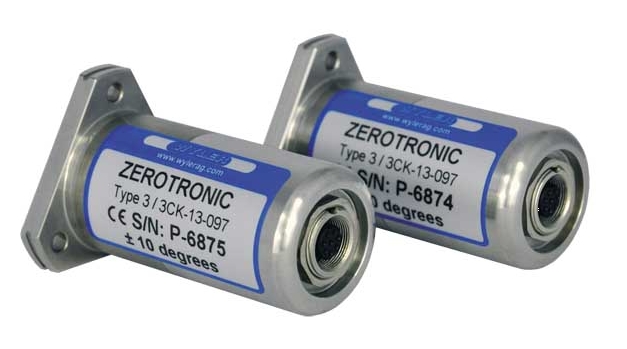

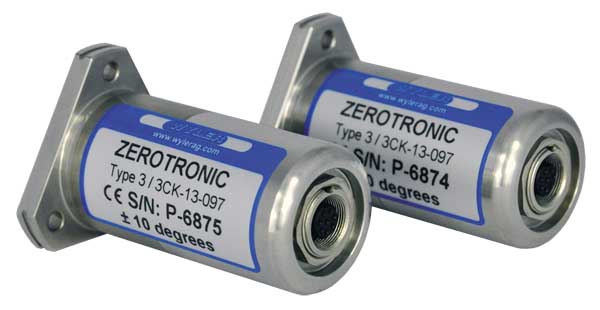

ZEROTRONIC單向 測量傳感器可在多種環境條件下(不同溫度、濕度、真空)完成準動態或靜態高精度測量。準動態測量是指對不穩定的物體或低速移動的物體角度或 傾斜度測量。高精度、高分辨率、高靈敏度是新一代ZEROTRONIC數字型傳感器的卓越品質。傳感器結構堅固、設計緊湊，內置測量單元和RS485接 口，采樣傳輸一體化；傳感器核心單元和傳感器外殼全部在無磁性區域生產調試，傳感器采用數字技術，可滿足長距離有線傳輸而無信號衰減。同時配合藍牙技術可 實現無線傳輸。

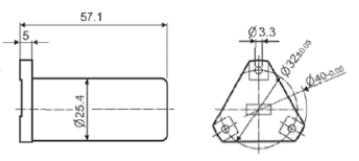

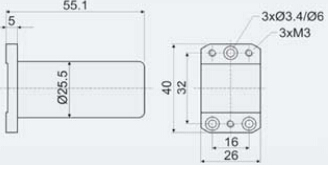

三角形底座

?

?? 矩形底座

技術參數：

ZEROTRONIC Type 3 ??ZERO 0.5 ZERO 1 ZERO 10 ZERO 30
測量范圍?????????????????????????????????????????????????????? ± 0.5o ± 1o ± 10o ± 30o
允許誤差(24小時內)(TA = 20oC)角秒
零位偏差??????????????????????????????????????????????????? 0.070% F.S. 0.050% F.S. 0.015% F.S. 0.010% F.S.
允許誤差(6個月內)(TA = 20oC)角秒
零位變化??????????????????????????????????????????????????? 0.170% F.S.?????????????? 0.140% F.S.???????????????? 0.055% F.S. ??0.030% F.S.
增益?????????????????????????????????????????????????????????? 0.250% R.O.????????????? 0.250% R.O.???????????????? 0.060% R.O. 0.050% R.O.
??＋1Arcsec ＋1.5Arcsec ＋3.6Arcsec ＋5.4Arcsec
溫度誤差(- 40oC <= TA <= 85oC)角秒
零位偏 差????????????????????????????????????????????????????? 0.060% F .S.????????????? 0.040% F .S.??????????????? 0.008% F .S.???????????? 0.005% F .S.
增益???????????????????????????????????????????????????????????? 0.200% R.O. 0.200% R.O. 0.030% R.O. 0.020% R.O.
△t＞10度時，零位變化?????????????????????????????? ＋2Arcsec????????????????? ＋3Arcsec???????????????????? ＋6Arcsec????????????????? ＋6.5Arcsec
分辨率(TA = 20oC)?????????????????????? 無濾波????? 0.041% F .S.?????????????? 0.025% F .S.??????????????? 0.020% F .S. ??????????? 0.020% F .S.
采樣時 間：0.10s????????????????????????? 濾波????????? 0.020% F .S.?????????????? 0.010% F .S.??????????????? 0.005% F .S.???????????? 0.006% F .S.
采樣時間：1.0 s?????????????????????????? 無濾波?????? 0.020% F .S.?????????????? 0.010% F .S.??????????????? 0.005% F .S.???????????? 0.006% F .S.
??????????????????????????????????????????????????? 濾波????????? 0.010% F .S.?????????????? 0.005% F .S.??????????????? 0.002% F .S.???????????? 0.003% F .S.
采樣時 間：10.0s????????????????????????? 無濾波?????? 0.007% F .S.?????????????? 0.006% F .S.??????????????? 0.002% F .S.???????????? 0.003% F .S.

?????????????????????????????????????????????? ???? 濾波????????? 0.006% F .S.?????????????? 0.006% F .S.??????????????? 0.002% F .S.???????????? 0.003% F .S.
備注：F .S.= 量程值；R.O.=測量值 濾波=10個數值的平均值。傳感器增加溫度補償（選項）溫度引入誤差可降低至1/5
電源 / 傳感器??????????????????????????????????????????????????????????????????????????????? 5 V ± 10%
外部電源 / T/C 系統??????????????????????????????????????????????????????????????????????? 12-48 V
數字信號輸出?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? RS485異步、7位、2停止位、無奇偶校驗位、2,400-115,000bps(自動調整)
模擬信號輸出 / PWM?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? 0.5 V? 2.5V? 4.5 V @ 5 V supply
操作溫度存儲溫度???????????????????????????????????????????????????????????? -40℃- +85℃ ?-55℃ -+95℃
重量????????????????????????????????????????????????????????????????????????????????????????????? ? ?? 118 g

ZEROTRONIC Type 3 訂貨編號

型??? 號????????????????? ZERO 0.5o????????????? ? ?? ZERO 1o???????????????? ZERO 10o? ? ? ? ? ??
三角形底座?????? 040TYPE3-002-065??? 040TYPE3-01-065 ? ? ?040TYPE3-10-065??

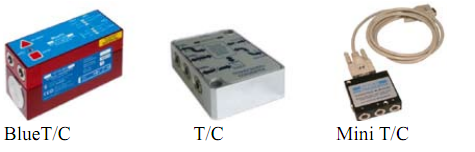

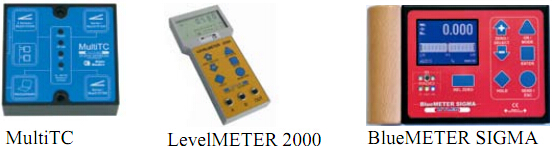

可與Zerotronic 傳感器 連接用數據轉換盒

測傾傳感器應用實例：

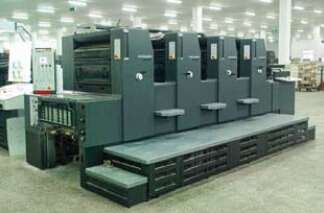

調整衛星框架平行于水平基準誤差小于±1μm/m	高速印刷機校正

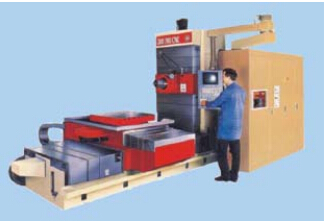

大型精密機床的調整	船舶、飛機等行業大型多平面精密動態平行性調試與測試

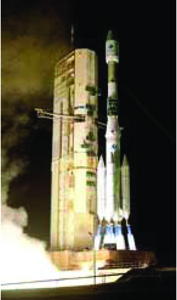

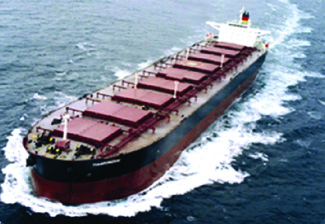

船在港灣里的傾斜的測試	安裝運載火箭發射架頂部雙方向傾斜控制

測傾傳感器安裝實例：

雙面特殊橡膠夾持面設計 可防止打滑，降低溫度傳導	帶磁力開關的雙向傳感器

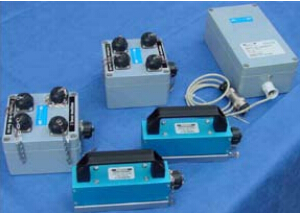

用于防水等惡劣環境的傳感器組，可無線藍牙傳輸	100X100mm 精密平面度測量雙向傳感器
可防水用于惡劣環境的Zerotronic測量系統	立臥兩用銑床主軸X-Y轉換時的位置檢查
